Nordmann Tool Monitoring Systeme
Anwendungen

An­wendungs­bereiche unserer Sensorik

Für alle gängigen Anwendungen die passenden Messverfahren und Sensoren – prozessbegleitend und im Postprozess.

CNC-Drehmaschinen

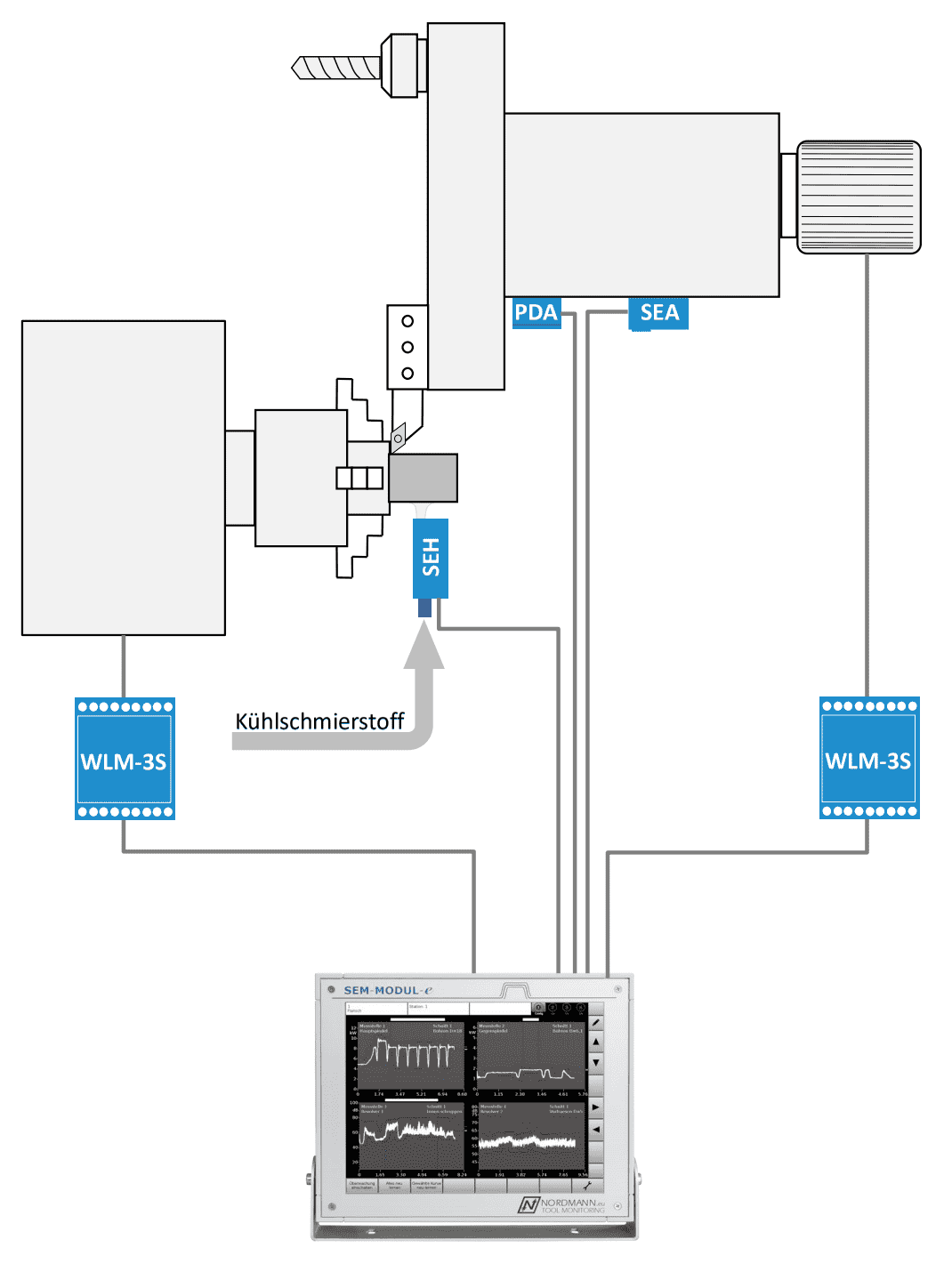

Mögliche Sensorpositionen in CNC-Drehmaschinen

Legende – eingesetzte Sensoren

WLM-3S WLM-3S – Wirkleistungsmessung an Werkzeugspindeln, Werkstückspindeln und Vorschubachsen
SEH SEH – Körperschallmessung über einen Kühlschmierstoffstrahl als Schallwellenleiter (patentiert)
SEA SEA – Körperschallmessung (berührend)
PDA PDA – Piezoelektrischer Dehnungsaufnehmer zur Schnittkraftmessung

Mehr­spindel­dreh­automaten

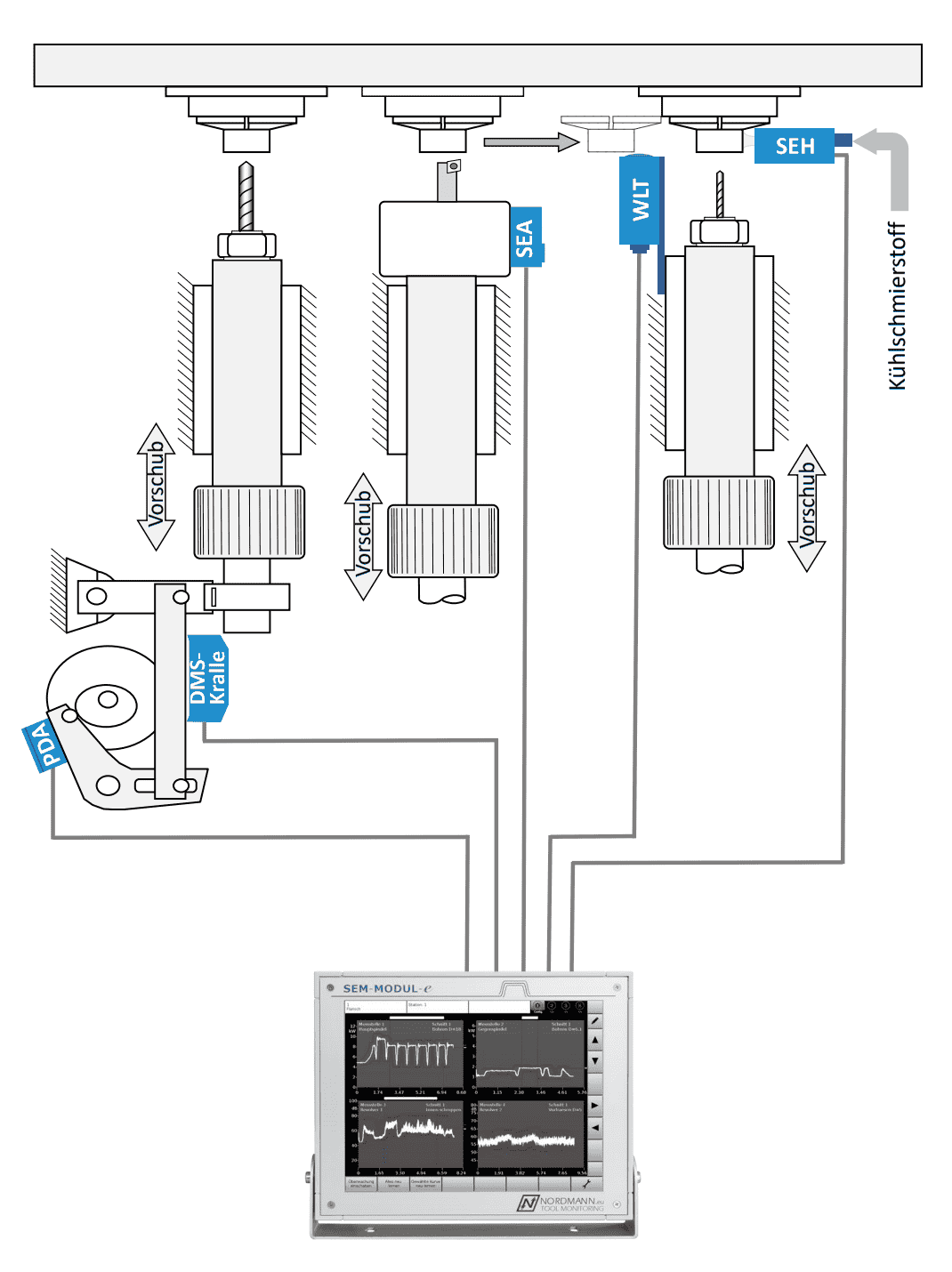

Mögliche Sensorpositionen in Mehrspindeldrehautomaten

Legende – eingesetzte Sensoren

SEH SEH – Körperschallmessung über einen Kühlschmierstoffstrahl als Schallwellenleiter (patentiert)
SEA-Mini SEA-Mini – Körperschallmessung (kompakter Aufnehmer)
WLT WLT – Werkstücklängenkontrolle
DMS-Kralle DMS-Kralle – Vorschubkraft über die Messung der Stauchung der Vorschubstange
PDA PDA – Piezoelektrischer Dehnungsaufnehmer

Bearbeitungszentren

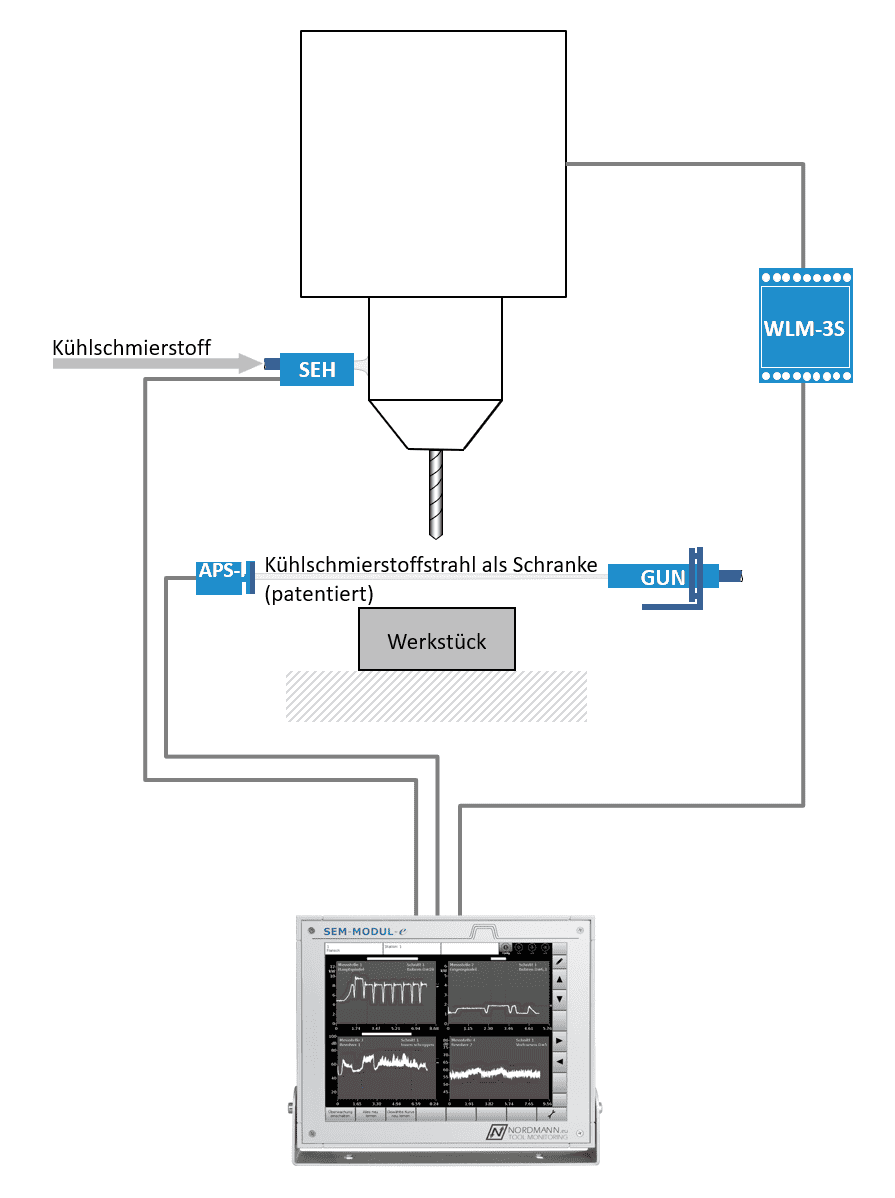

Mögliche Sensorpositionen in Bearbeitungszentren

Legende – eingesetzte Sensoren

WLM-3S WLM-3S – Wirkleistungsmessung
SEH SEH – Körperschallmessung über einen Kühlschmierstoffstrahl als Schallwellenleiter (patentiert)
APS-BDA APS-BDA – Aufprallsensor für Strahlschranken
Gun Gun (Strahlkanone) – für Strahlschranke mit langem KSS-Freistrahl

Rund­takt­automaten & Transfer­straßen

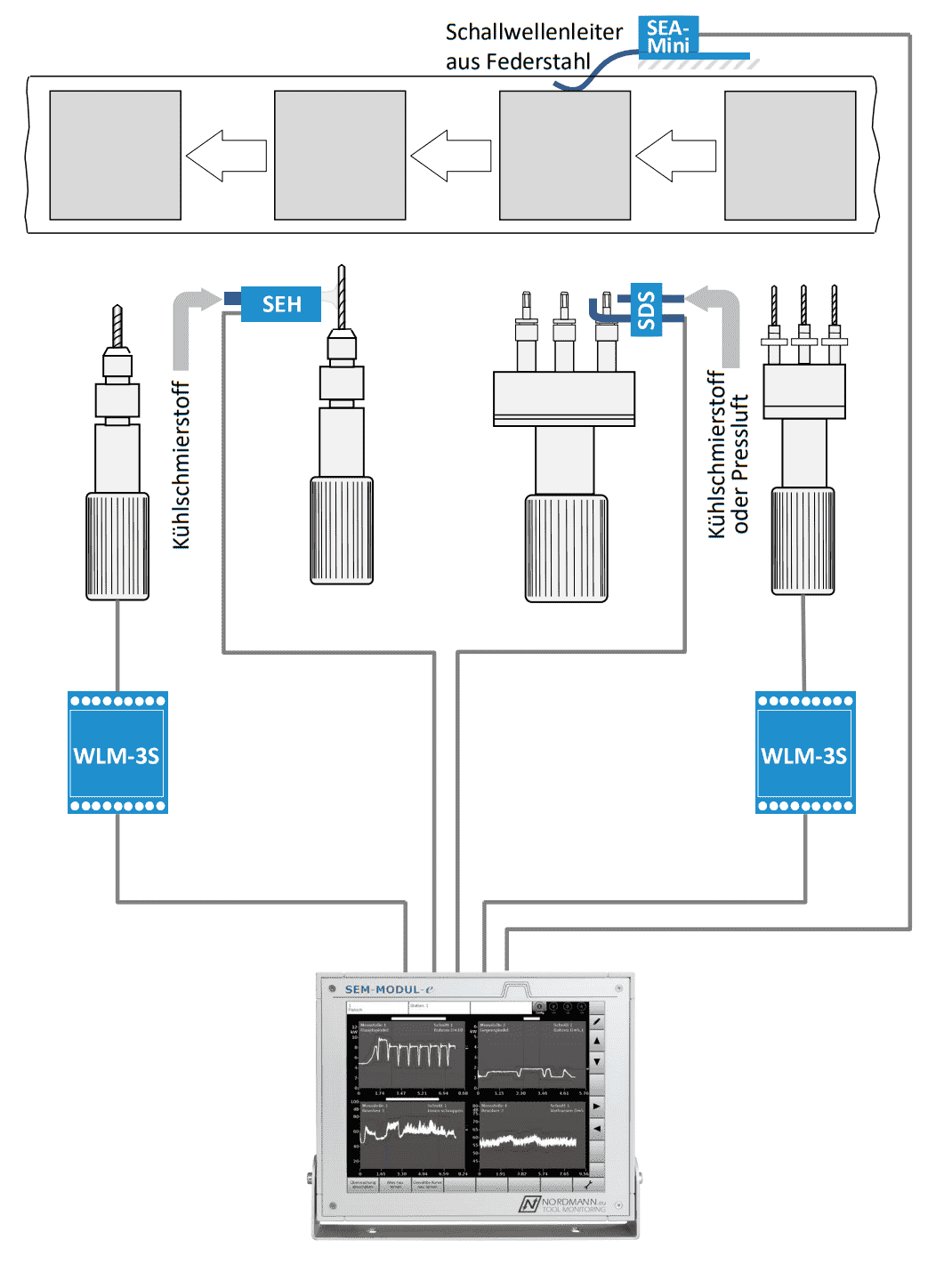

Mögliche Sensorpositionen in Rundtaktautomaten und Transferstraßen

Legende – eingesetzte Sensoren

WLM-3S WLM-3S – Wirkleistungsmessung unter Anwendung der gleitenden Hüllkurvenanpassung
SEH SEH – Körperschallmessung über einen Kühlschmierstoffstrahl als Schallwellenleiter (patentiert)
SDS SDS – Strahlschranke mit patentiertem Messprinzip über Kühlschmierstoff oder Pressluft
SEA-Mini SEA-Mini – Körperschallmessung – patentiertes Messverfahren mit Schallwellenleiter aus Federstahl

Schleif­maschinen

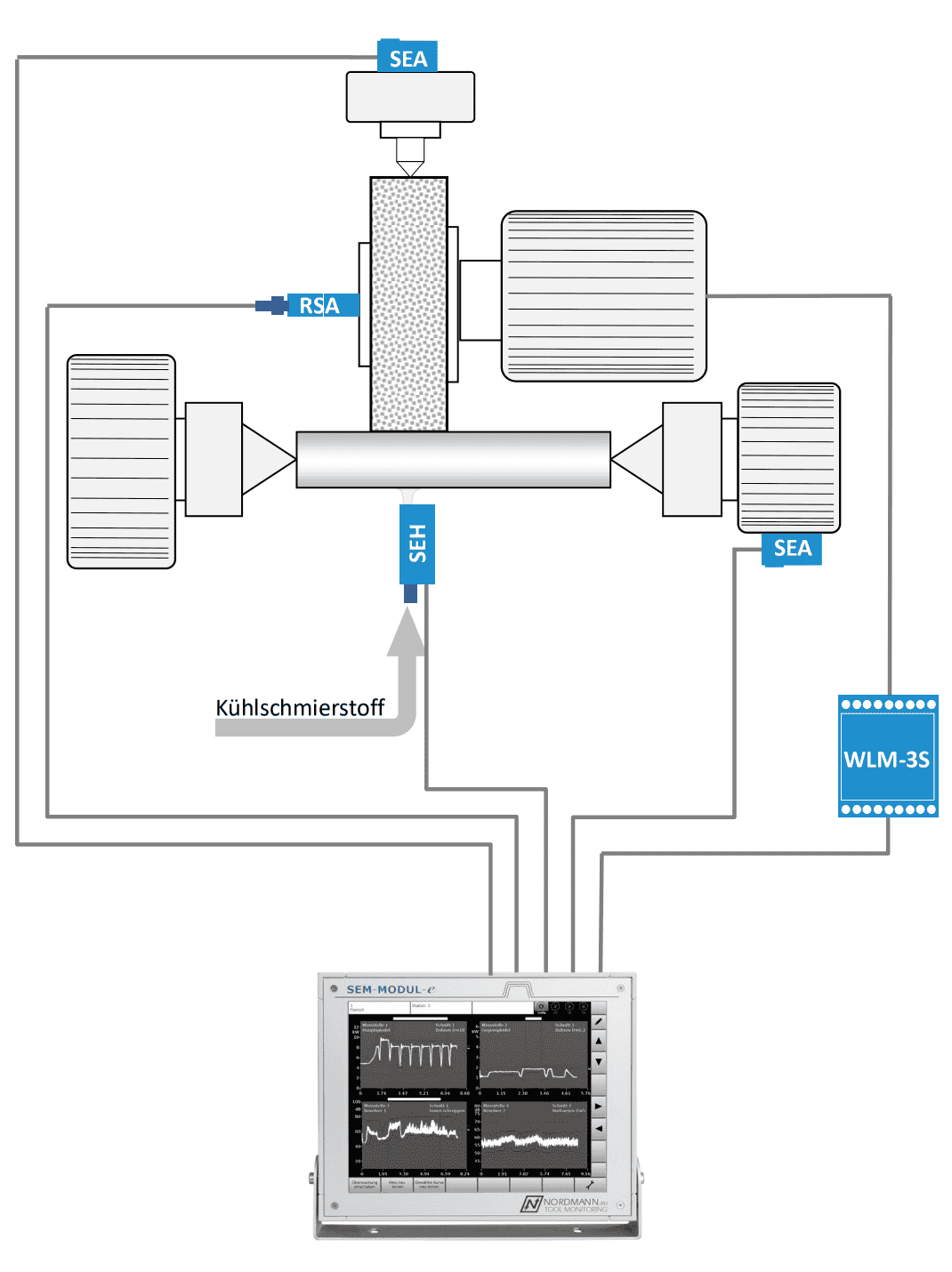

Mögliche Sensorpositionen in Schleifmaschinen

Legende – eingesetzte Sensoren

WLM-3S WLM-3S – Wirkleistungsmessung an Werkzeugspindeln oder Vorschubachsen
SEH SEH – Körperschallmessung über einen Kühlschmierstoffstrahl als Schallwellenleiter (patentiert)
SEA-Mini SEA-Mini – Körperschallmessung (kompakter Aufnehmer)
RSA RSA – Rotierender Körperschallsensor mit berührungsloser Übertragung

Unter­nehmens­präsentation

Hier können Sie unsere aktuelle Unternehmenspräsentation als PDF-Datei herunterladen. Sie enthält eine kompakte Übersicht über Nordmann – unsere Lösungen, Produkte, Technologien und Referenzen.

Nordmann-Präsentation (PDF)

PDF herunterladen

Legende – Sensorbezeichnungen

APS-BDAAufpralldrucksensor für Strahlschranken
APS-L oder -QAufprallgeräuschsensor für Strahlschranken, Kabel längs od. quer
BDA-KralleDehnungssensor in Krallenform auf Wirbelstrombasis
BDA-LBerührungsloser Wegaufnehmer (Wirbelstrom)
BDA-QWirbelstrom-Wegaufnehmer quer messend
BSAElektromagnetischer berührungsloser Schallemissionsaufnehmer
DDDDigital Drive Data – digitale Antriebsdaten (Wirkleistung, Drehmoment) via Profibus, Profinet oder Ethernet aus modernen CNC-Steuerungen
DMS-KralleDehnungssensor in Krallenform auf DMS-Basis
EMS-DynElektromagnetischer Drehmomentsensor
EMS-IndSensor zur induktiven Bohrerlängenkontrolle
GunStrahlkanone – für Strahlschranke mit langem KSS-Freistrahl
HFCSchallgeber zur Funktionskontrolle des SEH (Fluss und Blasengehalt)
INDMesstaster mit federndem Taster
IND-PneuMesstaster mit pneumatisch ausfahrbarem Taster
LS2Laserlichtschranke
LSM-L oder -QLuftschallmikrofon mit Kabelabgang längs oder quer
PCS-100Werkzeugbruchtaster zur direkten Bohrerbruchkontrolle
PDAPiezoelektrischer Dehnungsaufnehmer
RSARotierender Körperschallsensor mit berührungsloser Übertragung
RSA-2Rotierender Körperschallsensor mit räumlich getrenntem Sensor und Transmitter (für Integration in Abricht- und Schleifspindeln)
RSA-RingRotierender Körperschallmessring mit berührungsloser Übertragung
SDS-GabelGabelschranken für kurze KSS- oder Luftstrahle
SEAKörperschallaufnehmer
SEA-FederKörperschallaufnehmer mit Federstahlelement als Wellenleiter
SEA-MiniKörperschallaufnehmer (kompakt)
SEHKörperschallaufnahme über einen Kühlschmierstoffstrahl
SNF-SEASuperniedriger Schwingungsaufnehmer (g-Sensor)
WLM-3, WLM-3SDreiphasen-Wirkleistungsmessgerät
WLTWerkstücklängentaster
WLT-MiniWerkstücklängentaster (besonders schonende Abtastung)
XY(+Z)Antastelement mit integriertem Körperschallaufnehmer
