Produkte

Sen­soren

Präzise Messtechnik für jede Anwendung.

Sensoren

Messtechnik für alle Bereiche der Werkzeugüberwachung

Wirkleistung und Drehmoment Kraft Schall und Schwingung Weg und Abstand Werkzeuglängen- und Werkstückpositionskontrolle

Wirk­leistung und Drehmoment

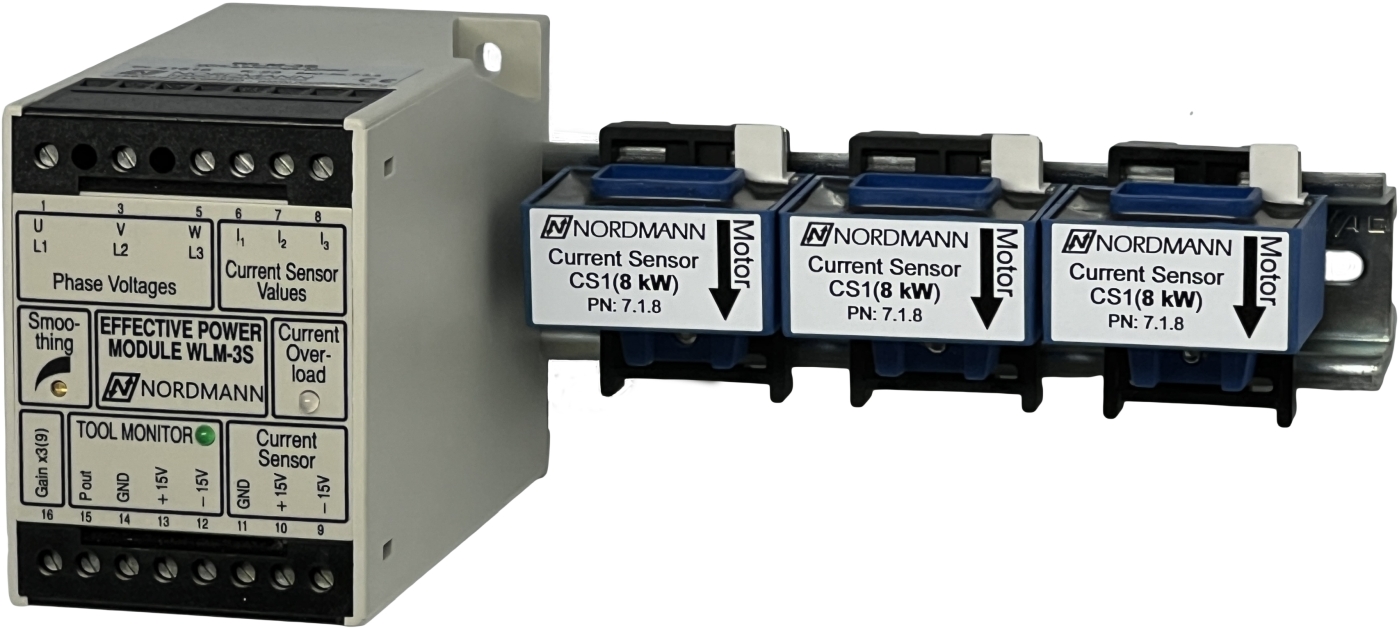

WLM-3S

Dreiphasen-Wirkleistungsmessgerät

WLM-3S

Eigenschaften

  • Verwendung besonders rauscharmer und abgeschirmter elektronischer Bauteile
  • Per Steuersignal umschaltbare Messempfindlichkeit (um Faktor 3 oder 9)
  • Stromübersteuerungsanzeige
  • Hochempfindliche Stromsensoren – berührungslose Strommessung aller drei Phasen per Halleffekt
  • Messung auch bei stillstehenden oder langsam drehenden Vorschubantrieben möglich
  • Zur Montage an Hutschiene im Schaltschrank

Installationsanleitung WLM-3S

PDF HERUNTERLADEN

Kraft

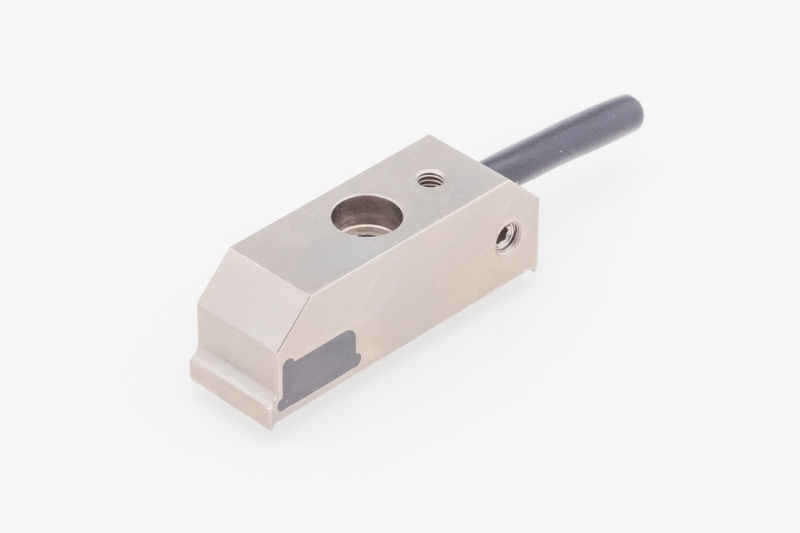

DMS-Kralle

Dehnungssensor

DMS-Kralle DMS-CU

Eigenschaften

  • Kraftmesssensor auf DMS-Basis neuester Generation – entwickelt mittels Finite-Elemente-Methode (FEM)
  • Dreimal höhere Messempfindlichkeit als direkt auf das Bauteil geklebte Dehnungsmessstreifen
  • Zweimal höhere Messempfindlichkeit als eine BDA-Kralle

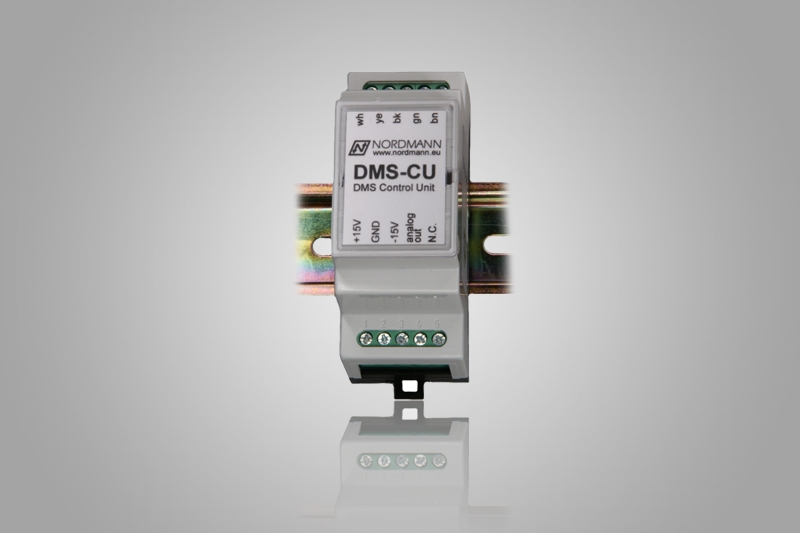

  • Inklusive DMS-Verstärker (DMS-CU) mit Nullpunktjustage
  • Unempfindlich gegen Magnetfeldeinflüsse
  • Anwendung: Kontrolle von Werkzeugkräften anhand elastischer Dehnung im Kraftfluss liegender Maschinenteile

Installationsanleitung DMS-Kralle

PDF HERUNTERLADEN

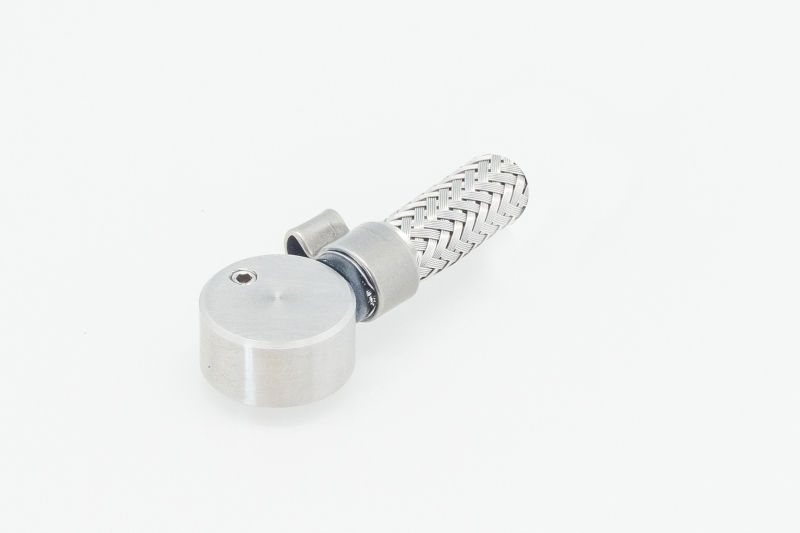

PDA

Piezoelektrischer Dehnungsaufnehmer

PDA PDA

Eigenschaften

  • Multidirektionale Messung – genaue Kenntnis der Kraftrichtung ist nicht erforderlich
  • Schonende Klebebefestigung
  • Kompakte Bauform – geeignet bei beengten Platzverhältnissen an Revolvergehäusen oder Rollköpfen
  • Weiterverarbeitung des Messwertes mittels Anpassmodul PDA-CU oder SEP
  • Anwendung: Drehmomentmessung an Mehrspindelbohrköpfen

Installationsanleitung PDA

PDF HERUNTERLADEN

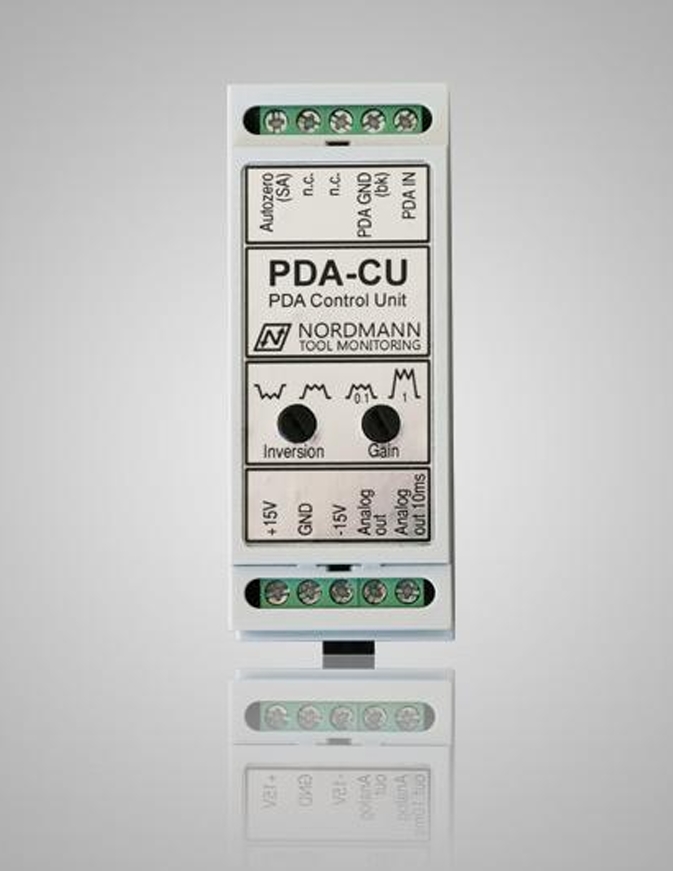

Installationsanleitung PDA-CU

PDF HERUNTERLADEN

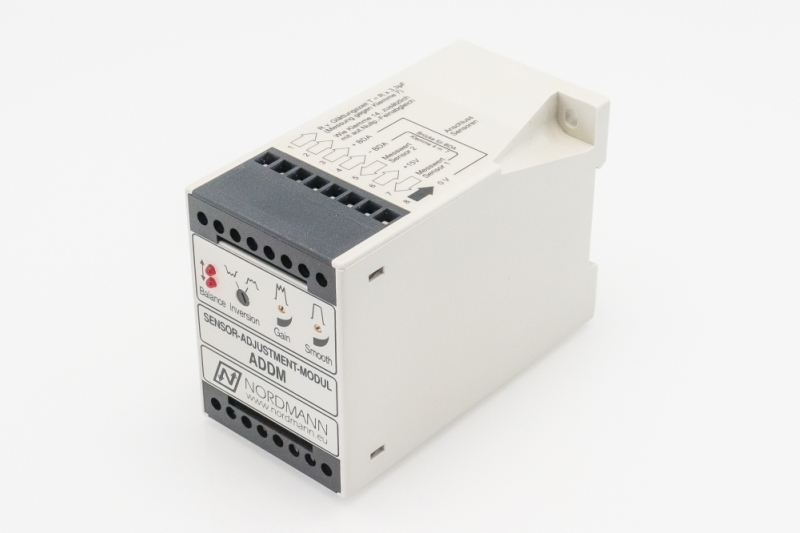

ADDM

Sensor-Anpassmodul

ADDM

Eigenschaften

  • Anpassmodul für Kraft- und Wegsensoren
  • Stromversorgung und Signalverstärkung für Sensoren auf Wirbelstrombasis
  • Kompatibel mit BDA-L und weiteren Wegaufnehmern
  • Zur Montage an Hutschiene im Schaltschrank

Installationsanleitung ADDM

PDF HERUNTERLADEN

Schall und Schwingung

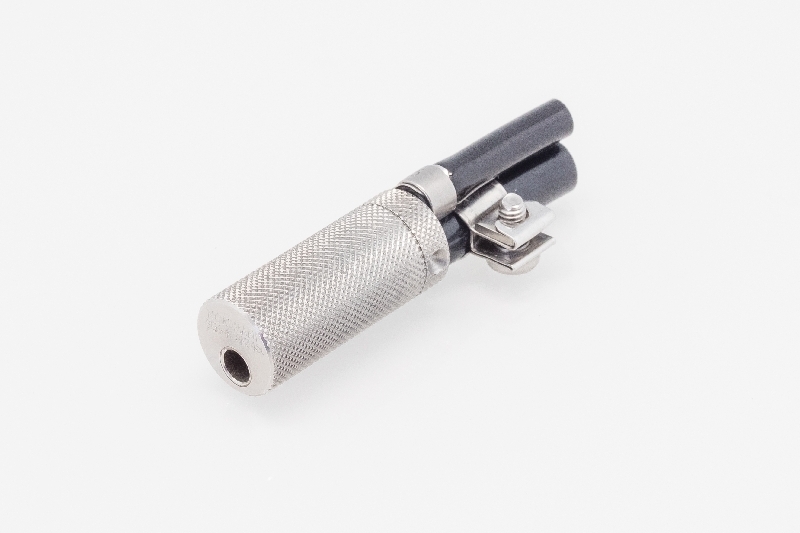

SEH

Schall-Emissions-Hydrophon  ·  Vom Erfinder patentiert

SEH

Eigenschaften

  • Piezoelektrische Messung der per Kühlschmierstoffstrahl übertragenen Schallemission von rotierenden Werkzeugen oder Werkstücken
  • Werkzeug- bzw. werkstücknahe Messung
  • Weiterverarbeitung mittels Schall-Emissions-Prozessor SEP
  • Akustische Erkennung des Kontaktes zwischen Schleifscheibe und Werkstück zur Luftschnittverkürzung
  • Prozessbegleitende Bohrbruchkontrolle (Durchmesser bis 0,05 mm möglich)

Installationsanleitung SEH

PDF HERUNTERLADEN

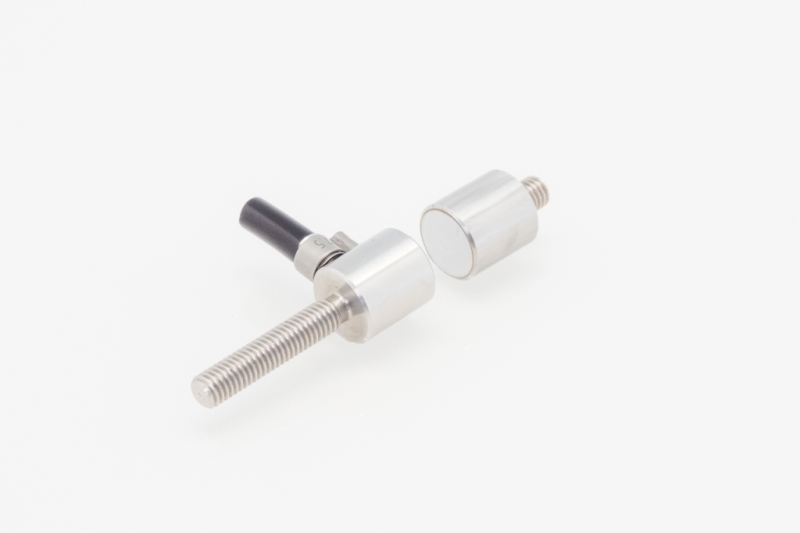

RSA

Rotierender Schallemissionsaufnehmer

RSA RSA-2 RSA-Ring

Varianten

  • RSA – Rotierender Schallemissionsaufnehmer für rotierende Spindeln

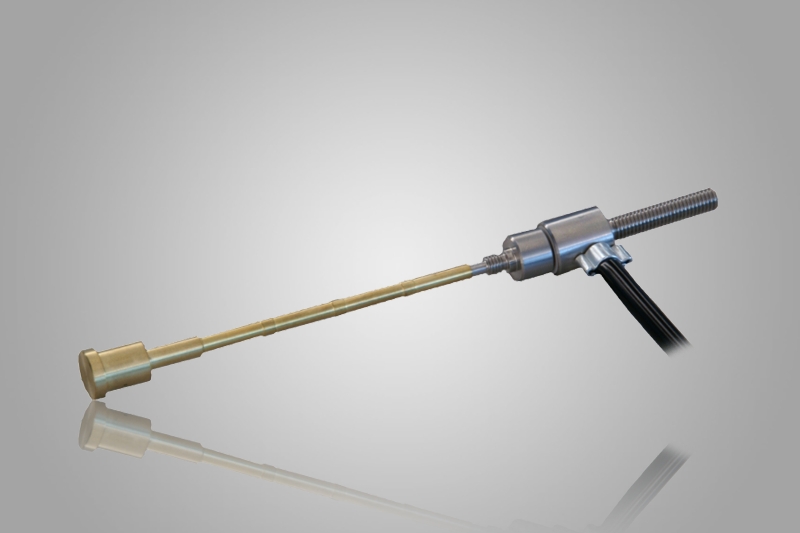

  • RSA-2 – Mit Messwertübertragung durch das Zentrum einer Spindel

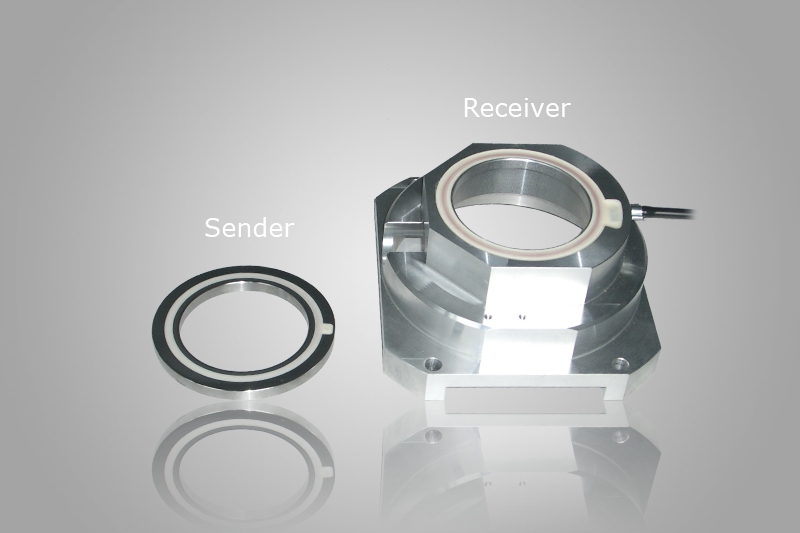

  • RSA-Ring – In Ringform für besondere Einbausituationen

Installationsanleitung RSA

PDF HERUNTERLADEN

Installationsanleitung RSA-Ring

PDF HERUNTERLADEN

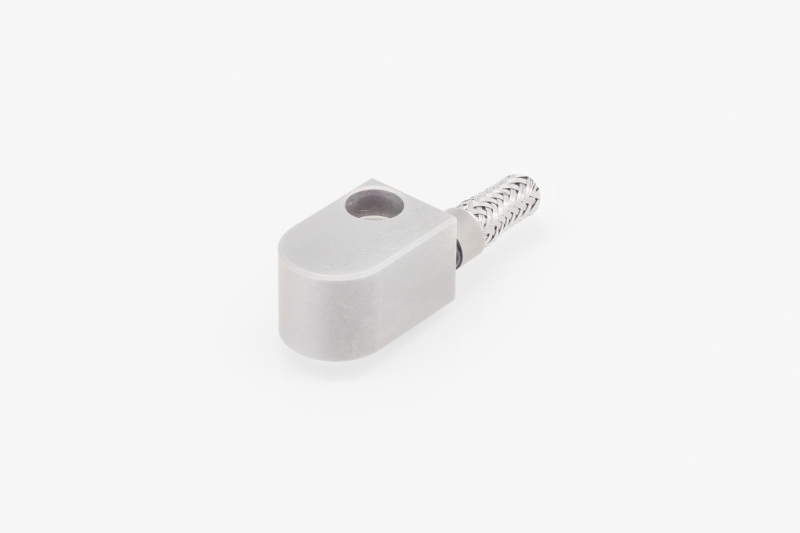

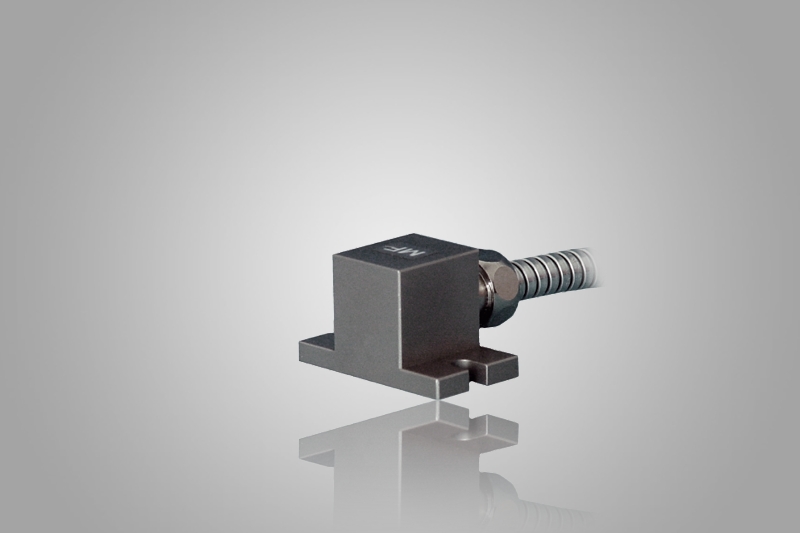

SEA / SEA-Mini

Schall-Emissions-Aufnehmer

SEA-Mini SEA

Varianten

  • SEA – Standard Schall-Emissions-Aufnehmer
  • SEA-Mini – Kompakte Bauform für beengte Einbausituationen

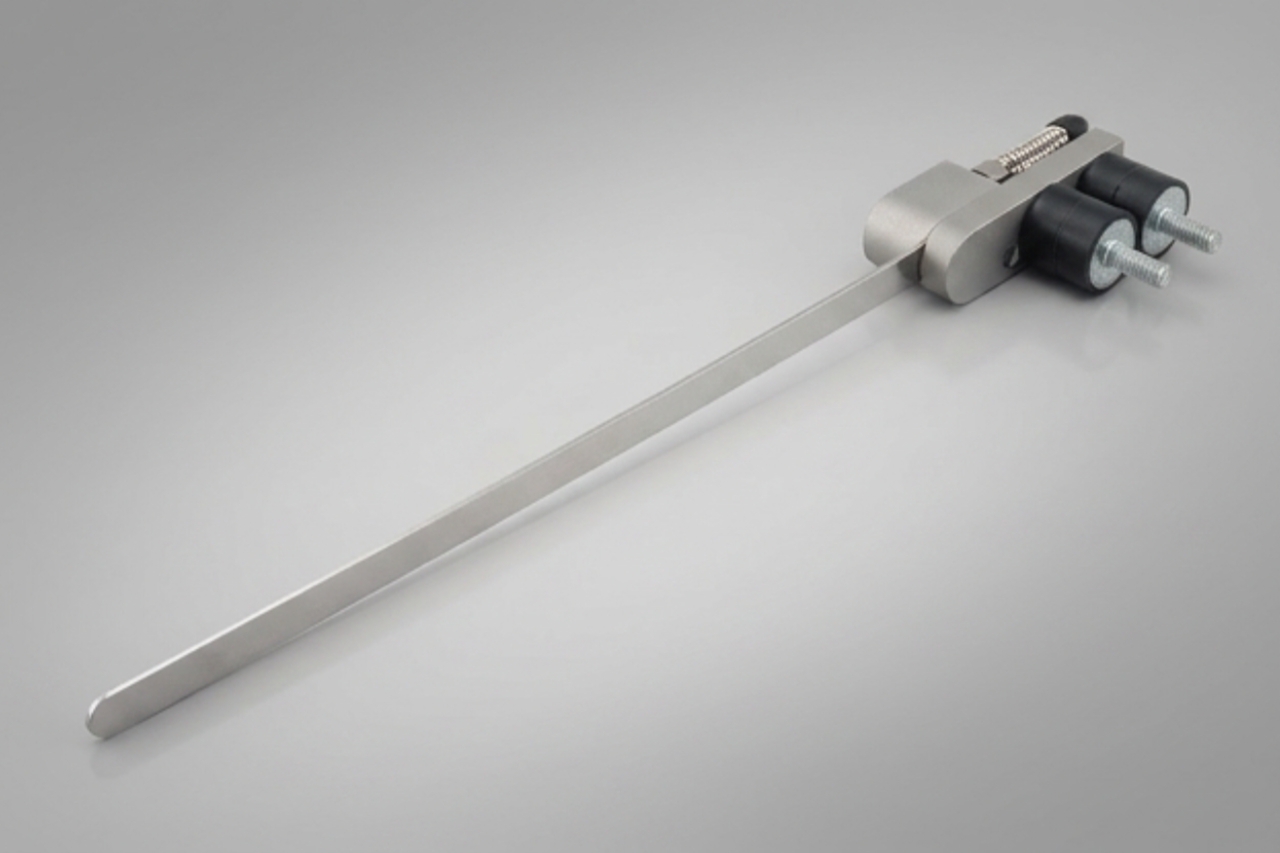

  • SEA-Feder – Mit Federstahlelement als Schallwellenleiter (patentiert)

Installationsanleitung SEA / SEA-Mini

PDF HERUNTERLADEN

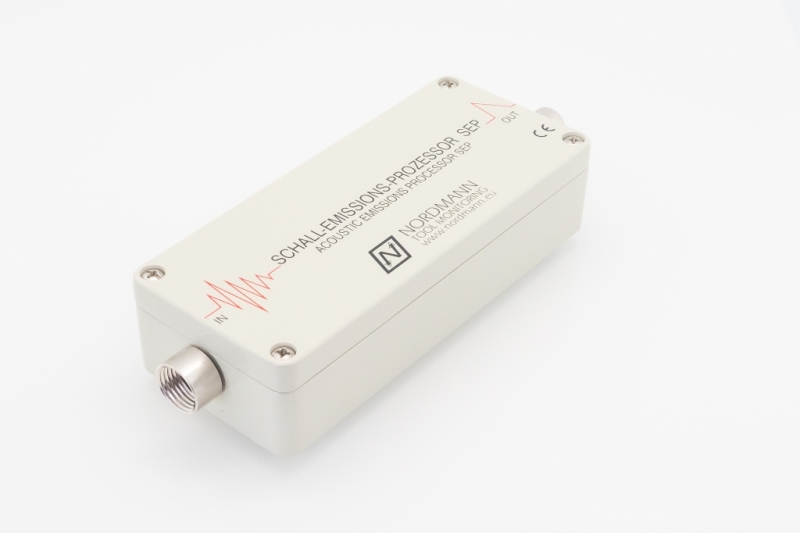

SEP

Schall-Emissions-Prozessor

SEP

Eigenschaften

  • Signalverarbeitung für SEH, SEA, PDA und weitere Schallemissionssensoren
  • Ausgabe eines analogen Messwerts an das Überwachungsgerät
  • Zur Montage an Hutschiene im Schaltschrank

Installationsanleitung SEP

PDF HERUNTERLADEN

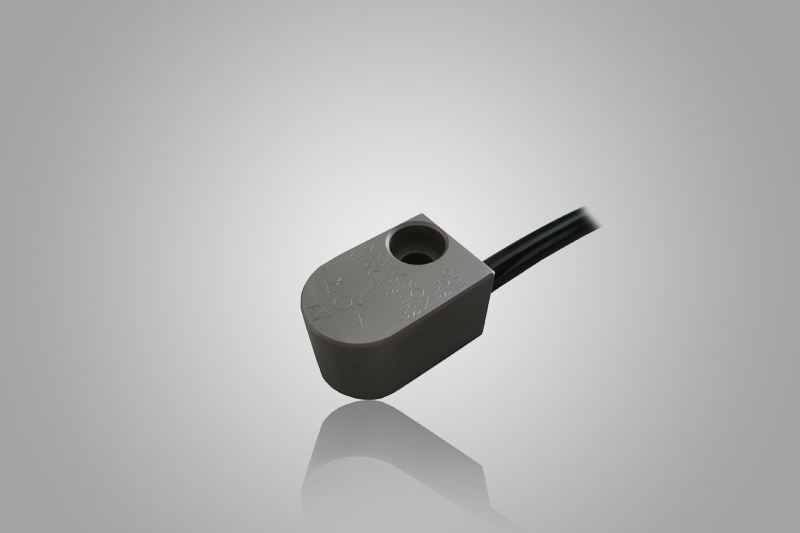

SNF-SEA

Superniederfrequenter Schwingungsaufnehmer

SNF-SEA

Eigenschaften

  • Messung superniederfrequenter Schwingungen
  • Speziell für Anwendungen im Niederfrequenzbereich

Installationsanleitung SNF-SEA

PDF HERUNTERLADEN

Weg und Abstand

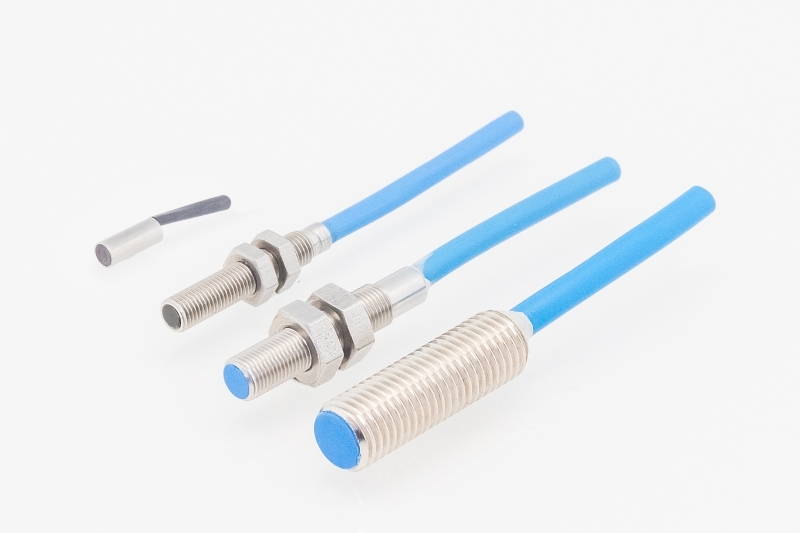

BDA-L

Wirbelstrom-Wegaufnehmer

BDA-L

Eigenschaften

  • Hochempfindlicher Wirbelstrom-Wegaufnehmer – erfasst Wegänderungen unter 0,01 Mikrometer
  • Zylindrischer Wegaufnehmer zur Abstandsmessung
  • Vielzahl unterschiedlicher Durchmesser mit und ohne Gewinde verfügbar
  • Benötigt Sensor-Anpassmodul ADDM zur Stromversorgung und Verstärkung
  • Anwendung: Messung der Dehnung mechanischer Strukturen; relative Abstandsmessung zwischen Spindelgehäuse und rotierenden Spindeln

Installationsanleitung BDA-L

PDF HERUNTERLADEN

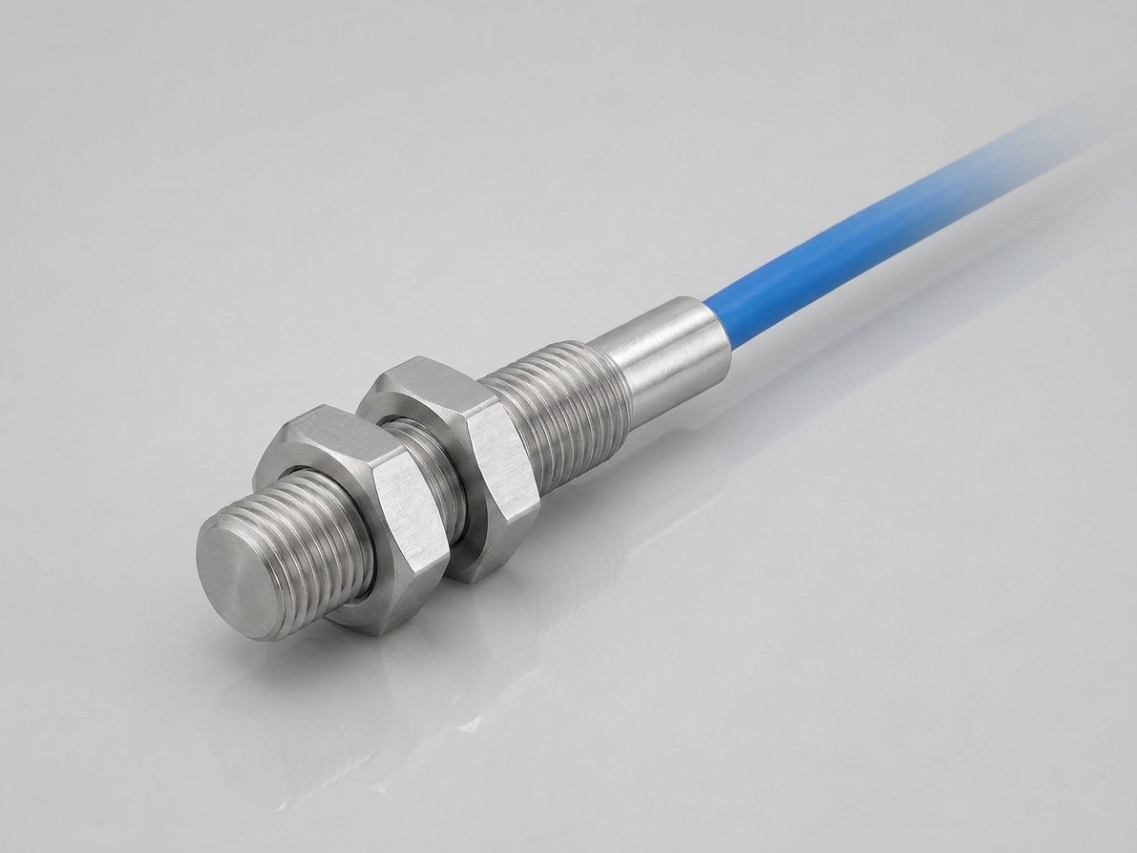

Installationsanleitung BDA-L M8x45

PDF HERUNTERLADEN

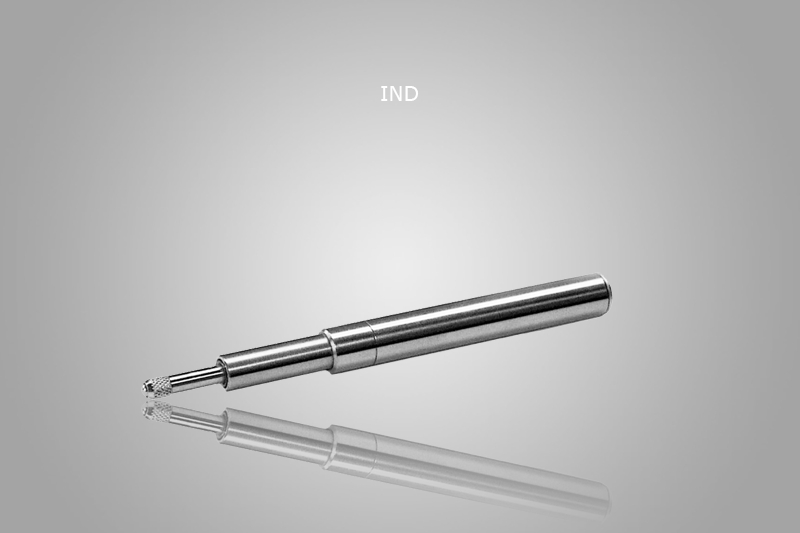

IND

Induktiver Wegaufnehmer

IND IND

Eigenschaften

  • Induktiver Wegaufnehmer für berührungslose Wegmessung
  • Robuste Bauform für den industriellen Einsatz

Installationsanleitung IND

PDF HERUNTERLADEN

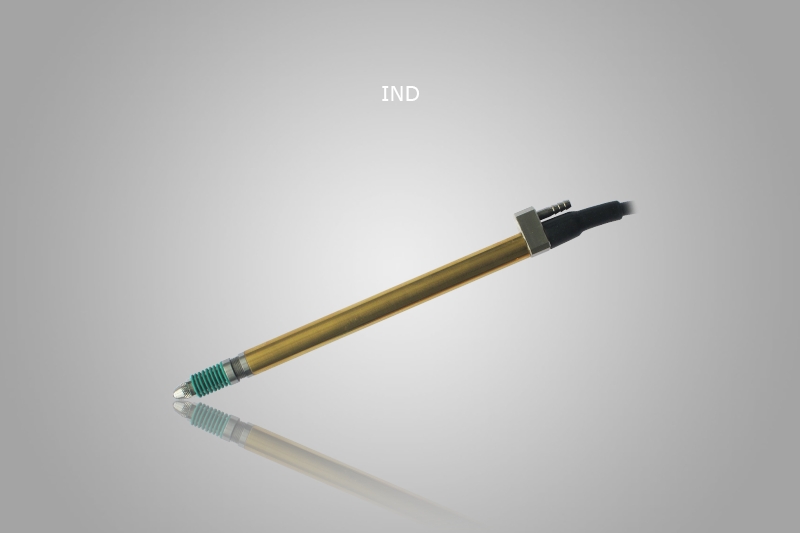

Installationsanleitung IND-Pneu

PDF HERUNTERLADEN

Werk­zeug­längen- und Werk­stück­positions­kontrolle

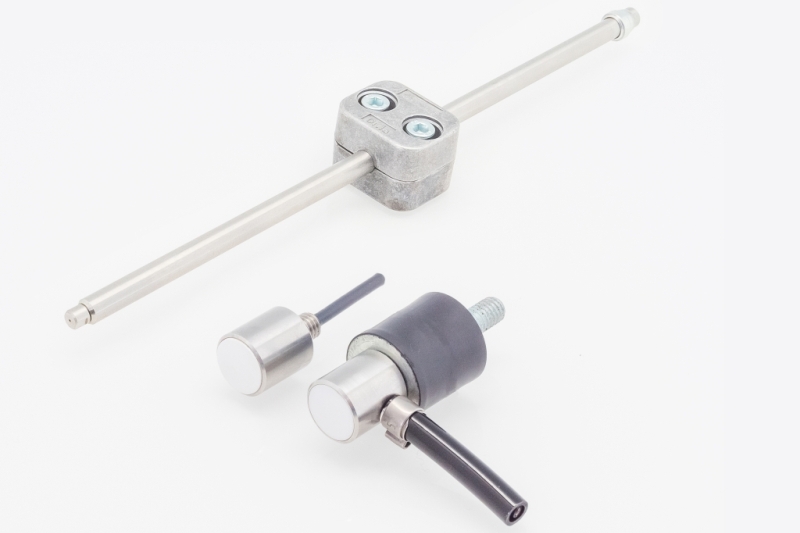

APS-L / APS-L-Q

Aufprallschallsensor

APS-L

Eigenschaften

  • Erkennung des Werkzeugkontakts beim Antasten
  • Überwachung von bruchbedingten Werkzeugverkürzungen
  • Kontrolle der Spannposition und des Vorhandenseins von Werkstücken

Installationsanleitung APS-L / APS-L-Q

PDF HERUNTERLADEN

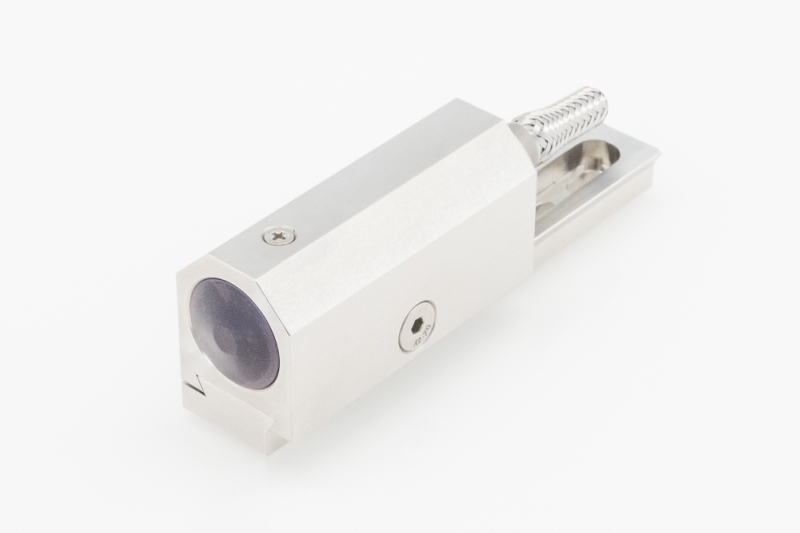

WLT

Werkstücklängentaster

WLT

Eigenschaften

  • Taktile Längenmessung von Werkstücken
  • Kontrolle der Werkstückposition und -länge
  • Geeignet für automatisierte Fertigungslinien

Installationsanleitung WLT

PDF HERUNTERLADEN
