Applications

Domaines d'application de notre technologie de capteurs

Les méthodes de mesure et capteurs appropriés pour toutes les applications courantes – en cours de process et post-process.

Tours CNC

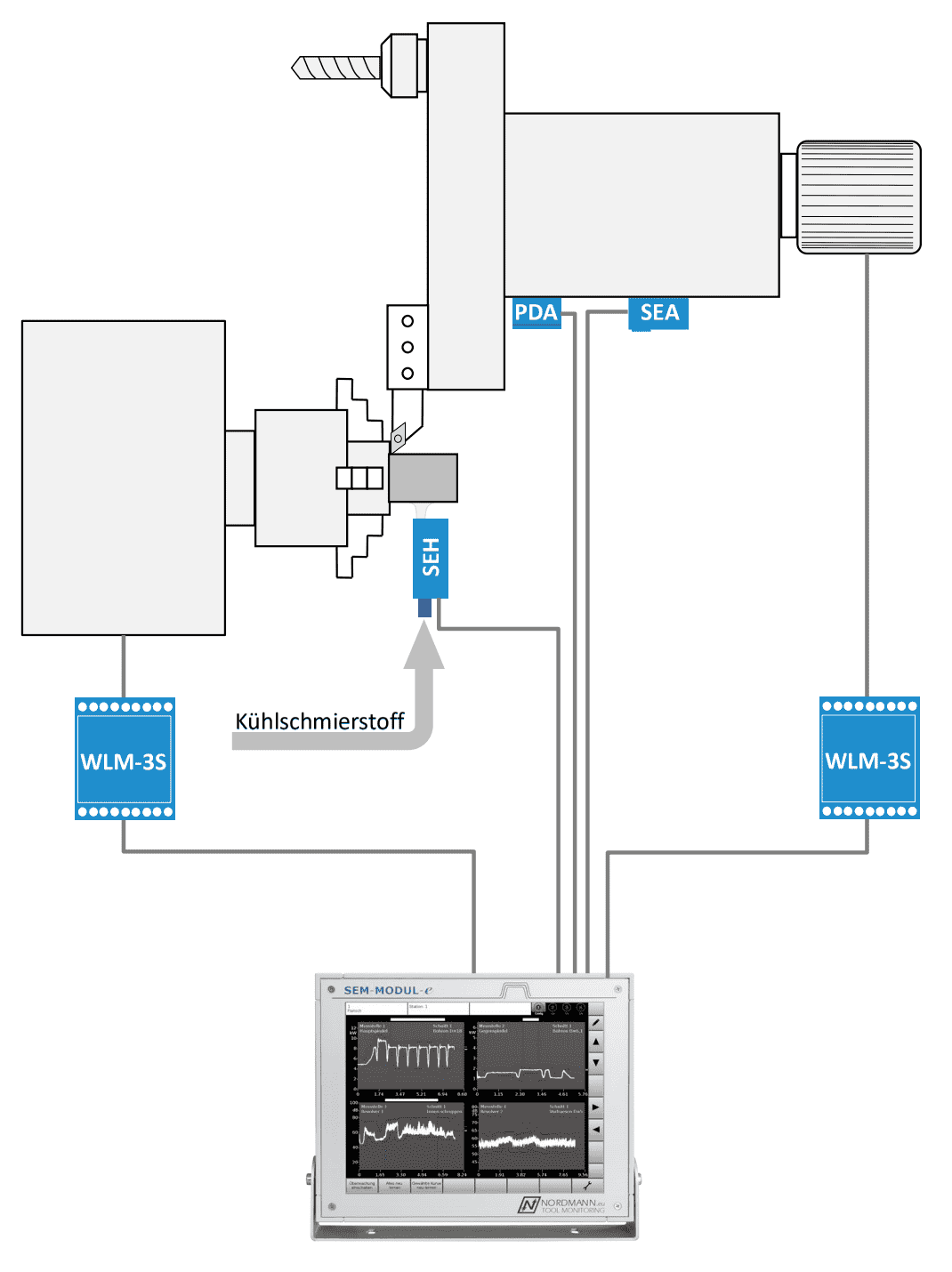

Mögliche Sensorpositionen in CNC-Drehmaschinen

Légende – Capteurs utilisés

WLM-3S WLM-3S – Mesure de la puissance effective sur les broches d'outil, les broches de pièces à usiner ou les axes d'avance
SEH SEH – Mesure de l'émission acoustique par un jet de réfrigérant lubrifiant en tant que conducteur d'ondes sonores (breveté)
SEA SEA – Mesure de l'émission acoustique (contact)
PDA PDA – Extensomètre piézoélectrique pour la mesure de la force de coupe

Tours automatiques multibroches

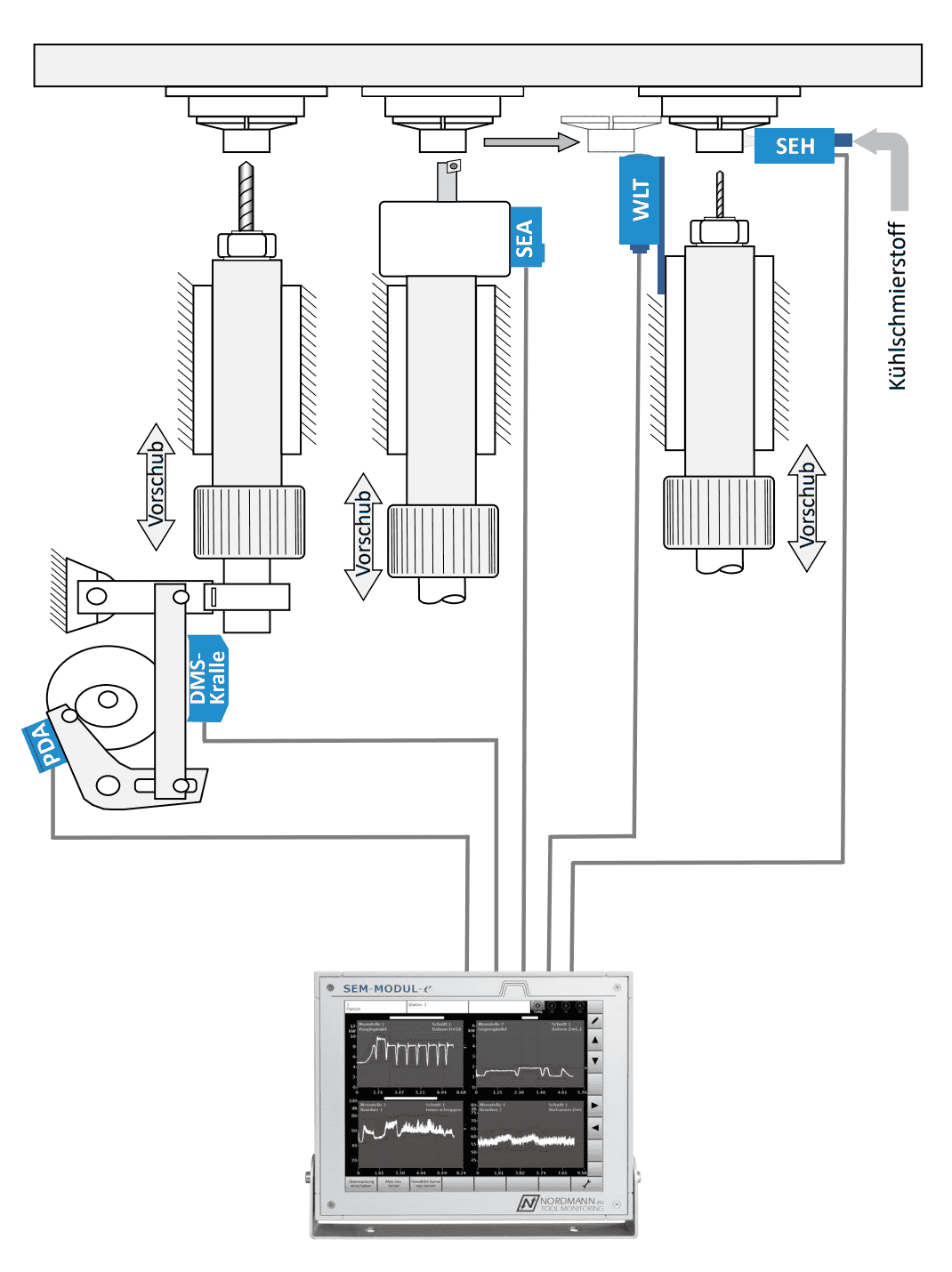

Mögliche Sensorpositionen in Mehrspindeldrehautomaten

Légende – Capteurs utilisés

SEH SEH – Mesure de l'émission acoustique par un jet de réfrigérant lubrifiant en tant que conducteur d'ondes sonores (breveté)
SEA-Mini SEA-Mini – Mesure de l'émission acoustique
WLT WLT – Contrôle de la longueur de pièces à usiner
DMS-Kralle DMS-Kralle – Force d'avance par la mesure du tassement de la barre d'avance
PDA PDA – Extensomètre piézoélectrique

Centres d'usinage

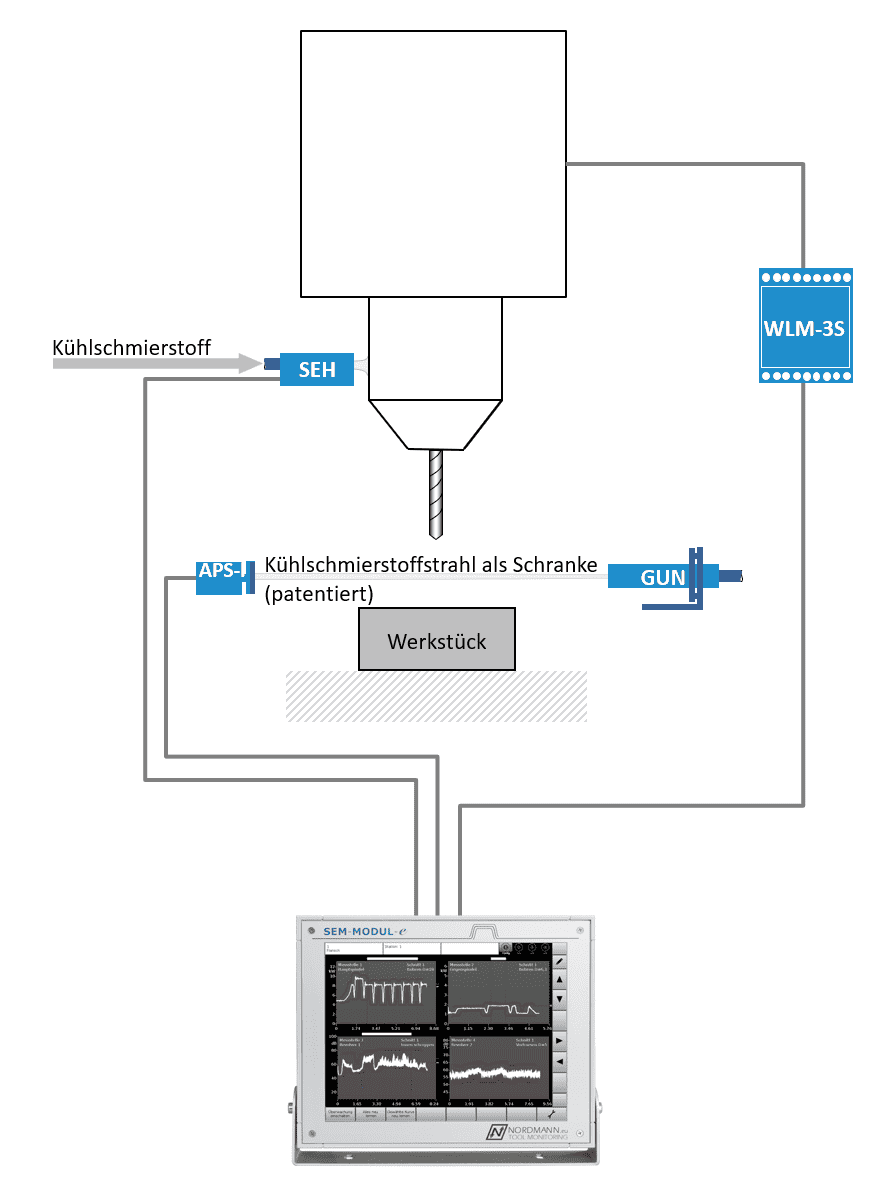

Mögliche Sensorpositionen in Bearbeitungszentren

Légende – Capteurs utilisés

WLM-3S WLM-3S – Mesure de la puissance effective
SEH SEH – Mesure de l'émission acoustique par un jet de réfrigérant lubrifiant en tant que conducteur d'ondes sonores (breveté)
APS-BDA APS-BDA – Capteur d'impact pour barrières à jet
Gun Gun (pistolet de projection) – pour barrière à jet avec long jet libre de liquide de refroidissement

Machines à transfert rotatif & lignes de transfert

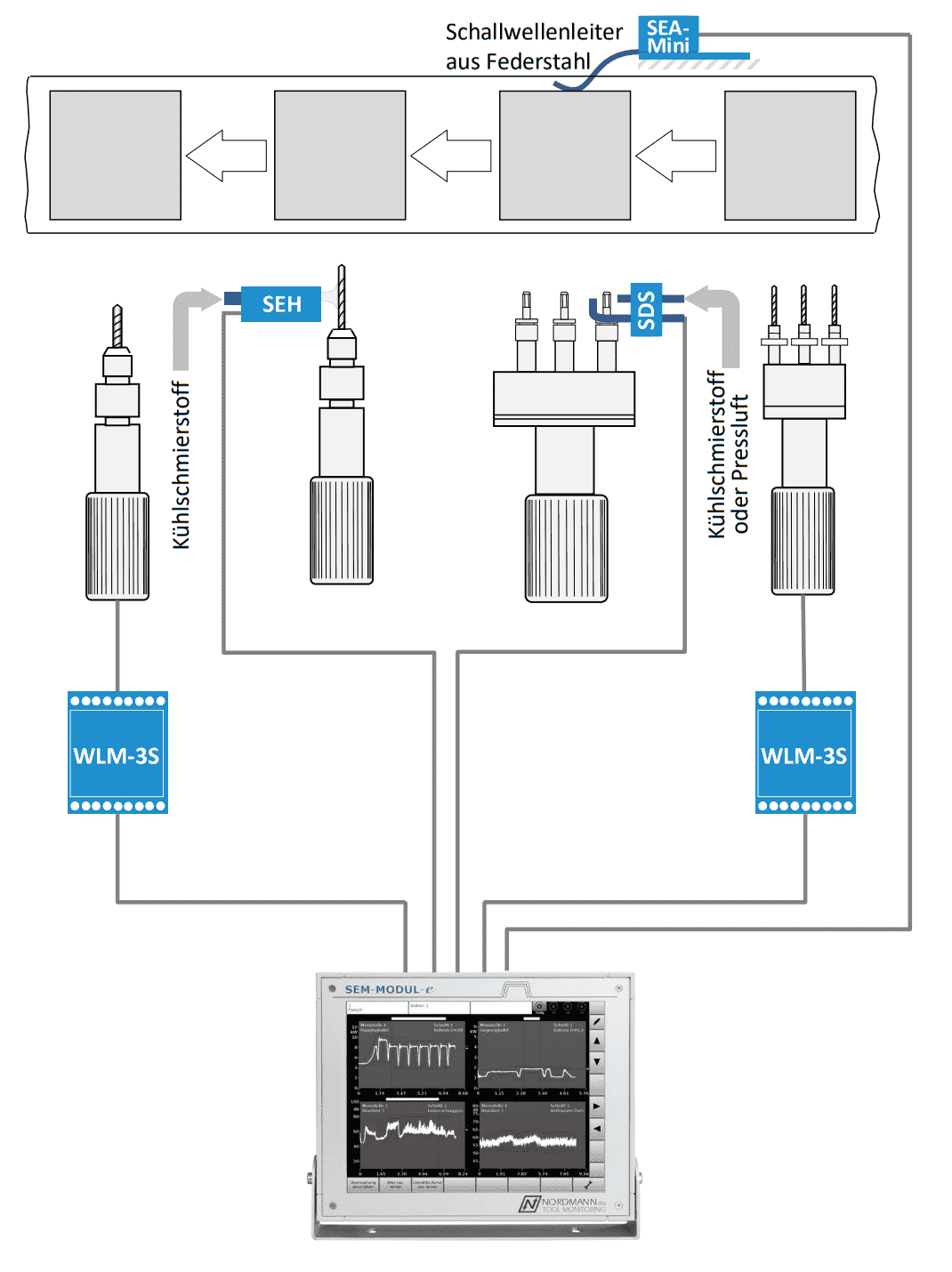

Mögliche Sensorpositionen in Rundtaktautomaten und Transferstraßen

Légende – Capteurs utilisés

WLM-3S WLM-3S – Mesure de la puissance effective avec application de l'adaptation de l'enveloppe glissante
SEH SEH – Mesure de l'émission acoustique par un jet de réfrigérant lubrifiant en tant que conducteur d'ondes sonores (breveté)
SDS SDS – Barrière à jet avec principe de mesure breveté par réfrigérant lubrifiant ou air comprimé
SEA-Mini SEA-Mini – Mesure de l'émission acoustique – procédé de mesure breveté avec conducteur d'ondes sonores en acier à ressorts

Rectifieuses

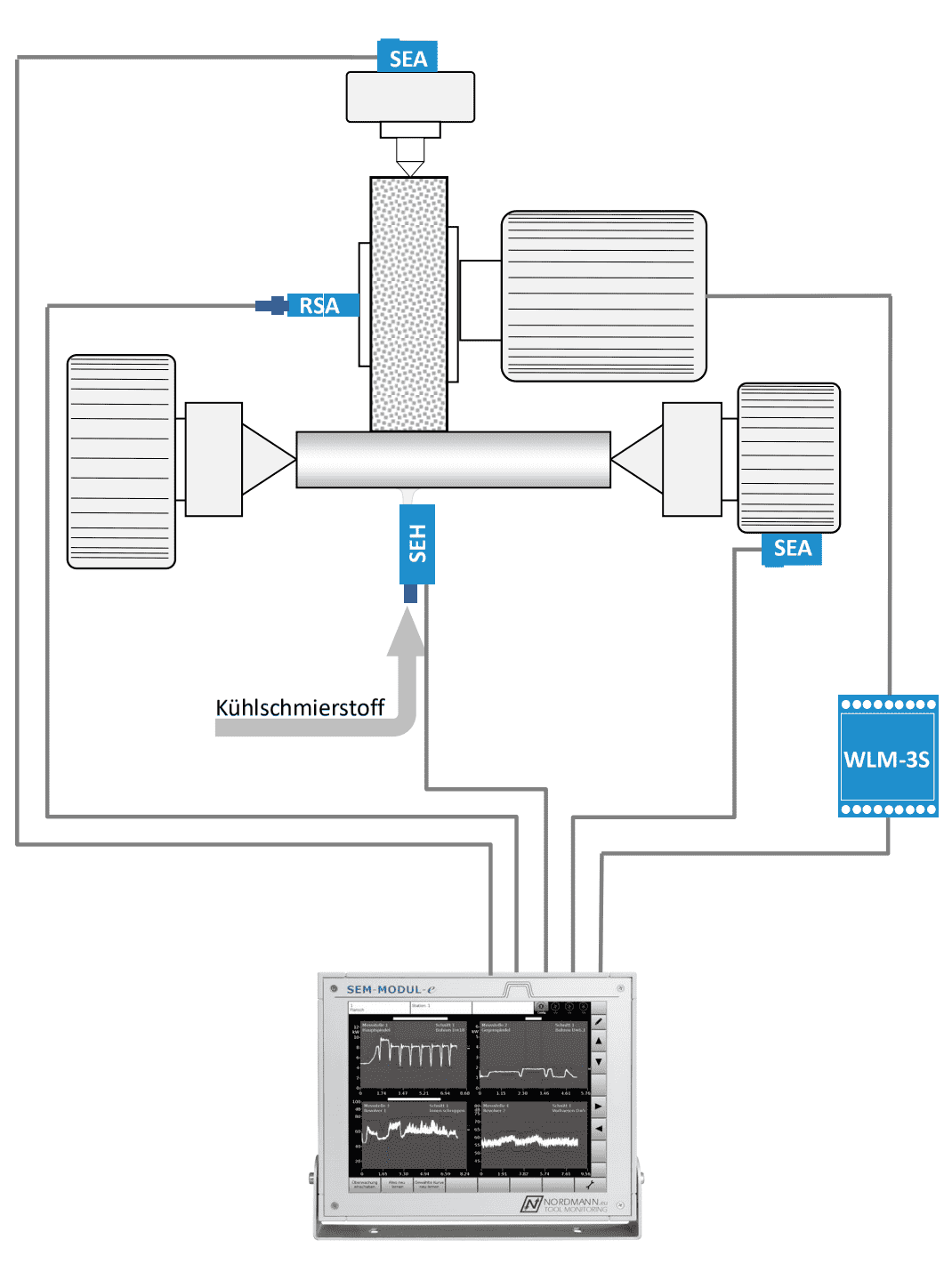

Mögliche Sensorpositionen in Schleifmaschinen

Légende – Capteurs utilisés

WLM-3S WLM-3S – Mesure de la puissance effective sur les broches d'outil ou les axes d'avance
SEH SEH – Mesure de l'émission acoustique par un jet de réfrigérant lubrifiant en tant que conducteur d'ondes sonores (breveté)
SEA-Mini SEA-Mini – Mesure de l'émission acoustique
RSA RSA – Capteur d'émission acoustique rotatif à transmission sans contact

Présentation de l'entreprise

Vous pouvez télécharger ici notre présentation d'entreprise actuelle en format PDF. Elle contient un aperçu compact de Nordmann – nos solutions, produits, technologies et références.

Présentation Nordmann (PDF)

Télécharger le PDF

Légende – Désignations des capteurs

APS-BDACapteur d'impact pour barrières à jet
APS-L oder -QCapteur acoustique d'impact pour barrières à jet, câble longitudinal ou transversal
BDA-KralleExtensomètre en forme de griffe (base courant de Foucault)
BDA-LCapteur de déplacement sans contact (courant de Foucault)
BDA-QCapteur de déplacement à courant de Foucault, mesure transversale
BSACapteur d'émission acoustique électromagnétique sans contact
DDDDigital Drive Data – données numériques d'entraînement (puissance effective, couple) via Profibus, Profinet ou Ethernet depuis des commandes CNC modernes
DMS-KralleExtensomètre en forme de griffe (base jauge de déformation)
EMS-DynCapteur de couple électromagnétique
EMS-IndCapteur de contrôle inductif de la longueur de foret
GunGun (canon à jet) – pour barrière à jet avec long jet libre KSS
HFCÉmetteur sonore pour le contrôle de fonctionnement du SEH (flux et teneur en bulles)
INDCapteur de mesure avec poussoir souple
IND-PneuCapteur de mesure avec palpeur pneumatique
LS2Barrière immatérielle à laser
LSM-L oder -QMicrophone de sons aériens, sortie câble longitudinale ou transversale
PCS-100Palpeur de rupture d'outil pour contrôle direct de la rupture de foret
PDAExtensomètre piézoélectrique
RSACapteur acoustique rotatif avec transmission sans contact
RSA-2Capteur acoustique rotatif avec capteur et transmetteur spatialement séparés (pour intégration dans les broches de dressage et de rectification)
RSA-RingAnneau de mesure acoustique rotatif avec transmission sans contact
SDS-GabelBarrières à fourche pour jets courts de réfrigérant lubrifiant ou d'air comprimé
SEACapteur d'émission acoustique
SEA-FederCapteur d'émission acoustique avec élément en acier à ressorts comme guide d'ondes
SEA-MiniCapteur d'émission acoustique (compact)
SEHMesure d'émission acoustique via un jet de réfrigérant lubrifiant
SNF-SEACapteur d'oscillations à très basse fréquence (capteur g)
WLM-3, WLM-3SUnité de mesure de puissance effective triphasée
WLTPalpeur de longueur de pièce
WLT-MiniPalpeur de longueur de pièce (palpage particulièrement délicat)
XY(+Z)Élément de palpage avec capteur d'émission acoustique intégré
